Plan pergola bois: préparer un projet fiable et durable

Chercher un plan pergola bois revient rarement à vouloir un simple dessin. Pour construire sans surprise, il faut un document coté, adapté au terrain, à la façade si la pergola est adossée, au poids de la couverture et aux vents locaux. Un plan gratuit peut aider à comprendre la structure, mais il doit être vérifié avant de commander le bois. Les dimensions 3×4, 4×4, 4×5 ou 6×4 ne changent pas seulement l’esthétique: elles modifient les portées, les sections et les fixations.

Ce qu’un bon plan doit contenir

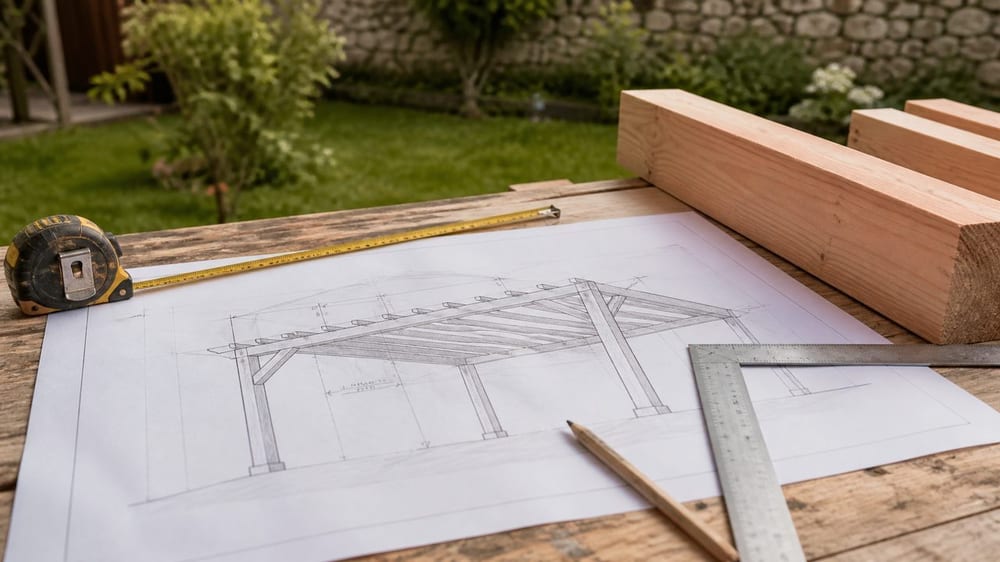

Un bon plan de pergola indique une vue de dessus, une vue de face, une vue de côté, les coupes des assemblages et une liste de débit. Chaque pièce porte une longueur, une section et une fonction: poteau, muralière, panne, traverse, chevron, jambe de force, platine ou sabot. Le plan doit aussi préciser la hauteur de passage, la pente éventuelle, le sens des lames d’ombrage et la position des ancrages.

Pour une pergola adossée, la muralière doit être fixée dans un support porteur, pas dans un simple doublage. Pour une pergola autoportée, les quatre poteaux reprennent les efforts et doivent être ancrés sur plots, dalle ou massifs. Si le projet est lié à un local de rangement, l’article sur l’abri de jardin avec pergola donne des repères utiles pour coordonner usage, circulation et protection.

Dimensions courantes: 3×4, 4×4, 4×5 et 6×4

Une pergola 3×4 convient à une table familiale et reste assez simple à fabriquer. Une 4×4 offre une surface conviviale de 16 m2, très recherchée dans les plans gratuits, mais elle demande de surveiller les portées. Une 4×5 ajoute du confort pour un salon de jardin. Une 6×4 devient plus ambitieuse: les poutres travaillent davantage, les fondations doivent être sérieuses et un poteau intermédiaire peut devenir pertinent selon section et couverture.

Hauteur idéale et pente

La hauteur idéale d’une pergola en bois se situe souvent entre 2,20 m et 2,70 m sous poutre, selon la maison, les ouvertures et la sensation recherchée. Trop basse, elle écrase la terrasse et gêne les portes fenêtres. Trop haute, elle protège moins du soleil et paraît moins intime. Pour une pergola adossée, alignez la structure avec les seuils, volets, gouttières et débords existants.

Un plan avec pente devient indispensable si vous ajoutez une couverture: canisses denses, polycarbonate, bac acier, tuiles légères ou toile fixe. Même une faible pente aide l’eau à s’évacuer. Prévoyez le sens d’écoulement, la gouttière si nécessaire et la protection du bois en bout. Sans couverture étanche, une pergola peut rester presque plate, mais elle doit quand même être contreventée.

Quel bois choisir pour fabriquer la pergola ?

Le douglas est souvent le meilleur compromis pour une structure extérieure: disponible, solide, esthétique et naturellement durable s’il est bien conçu. Le mélèze offre aussi une bonne résistance. Le pin traité autoclave réduit le budget, mais son aspect et sa stabilité varient. Le chêne est robuste, plus lourd et plus coûteux, avec des assemblages à anticiper. Quel que soit le bois, privilégiez des pièces sèches, droites et adaptées à la classe d’emploi extérieure.

Pour apprendre à lire les défauts d’une pièce massive, le guide sur la planche chêne massif brut de scierie donne des repères concrets. Sur une pergola, les noeuds traversants, fentes profondes et torsions visibles peuvent compliquer les assemblages et affaiblir l’esthétique. Les coupes seront protégées après débit, surtout en pied de poteau et en extrémité de chevron.

Matériel, fixations et liste de débit

Avant de commander, établissez une liste de débit. Pour une pergola simple, elle comprend les poteaux, poutres porteuses, traverses, chevrons, jambes de force, platines, goujons, tirefonds, sabots et vis inox ou zinguées adaptées. Ajoutez les consommables: forets, rondelles, cales, saturateur, protection des coupes et abrasifs. Pour une couverture, ajoutez plaques, joints, profils de rive et vis spécifiques.

• Reporter les cotes réelles du terrain, pas seulement les dimensions souhaitées.
• Vérifier l’équerrage avec les diagonales.
• Prévoir un jeu entre bois et sol grâce aux platines.
• Repérer les réseaux enterrés avant scellement.
• Numéroter les pièces sur le plan et sur les bois débités.

La zone de chantier doit rester pratique à vivre. Si la pergola longe un potager, pensez aux circulations et à l’eau. Un arrosage goutte à goutte au potager évite de mouiller inutilement les pieds de poteaux et les lames voisines.

Étapes de construction

Commencez par implanter la pergola au cordeau. Marquez les poteaux, contrôlez les diagonales et validez les hauteurs. Réalisez les plots ou fixez les platines sur une dalle saine. Coupez les poteaux à longueur, puis présentez les poutres. À deux personnes au minimum, assemblez les cadres, ajoutez les jambes de force et contrôlez l’aplomb. Les chevrons se posent ensuite à entraxe régulier, avec des coupes alignées pour un rendu propre.

Sur une pergola adossée, fixez la muralière avec un soin particulier: perçages adaptés, scellement compatible, étanchéité derrière la pièce si nécessaire. Sur une pergola autoportée, le contreventement évite le balancement. N’attendez pas la fin pour traiter les coupes. Appliquez un saturateur ou une protection compatible avant les zones devenues difficiles d’accès.

Où trouver un plan gratuit ou un PDF fiable ?

On trouve des plans PDF gratuits sur des blogs de bricolage, des sites de fabricants, des plateformes d’idées et parfois des notices de kits. Leur intérêt est pédagogique, mais ils ne connaissent pas votre sol, votre vent, votre mur ni la couverture choisie. Avant d’utiliser un plan pergola bois gratuit, vérifiez les unités, les sections, les assemblages et la charge prévue. Un plan de pergola 4×4 sans couverture ne peut pas être repris tel quel pour une toiture lourde.

Les plans payants peuvent être plus détaillés, avec vues éclatées et liste d’achat. Ils restent à adapter aux règles locales et au terrain. Pour les grands formats, les zones très ventées ou les couvertures lourdes, demandez conseil à un professionnel. Le coût d’une vérification est faible par rapport à une structure qui bouge, prend l’eau ou arrache ses fixations.

Budget et erreurs à éviter

Une pergola conviviale de taille moyenne peut rester économique si elle est non couverte, en douglas, avec des assemblages simples. Le budget grimpe avec la section des bois, la quincaillerie apparente, la couverture, les stores, les finitions et la livraison. Ne réduisez pas la dépense sur les ancrages: ce sont eux qui gardent la structure au sol. Pensez aussi aux horaires de sciage et perçage; les conseils sur l’horaire de tonte de pelouse rappellent l’importance du voisinage pour les travaux extérieurs bruyants.

Les erreurs classiques sont de copier une photo sans cotes, sous dimensionner les poutres, oublier la pente, poser les pieds directement dans l’eau, négliger les diagonales ou acheter les bois avant le plan définitif. Une pergola doit être jolie, mais elle doit surtout rester stable et durable.

Questions fréquentes

Où trouver un plan gratuit de pergola en bois 4×4 en PDF ?

Vous pouvez en trouver sur des sites de bricolage, fabricants et banques d’idées. Vérifiez toujours les sections, la charge de couverture, les ancrages et les unités avant de l’utiliser.

Quelle est la hauteur idéale pour une pergola en bois ?

Comptez souvent 2,20 m à 2,70 m sous poutre. Ajustez selon les portes, la façade, la pente, le mobilier et la sensation d’ombrage recherchée.

Où trouver un plan gratuit pour fabriquer une pergola en bois ?

Les notices de kits, blogs spécialisés et guides de fabricants sont de bonnes bases. Pour un projet couvert ou grand format, faites valider le dessin.

Quel est le meilleur bois pour une pergola ?

Le douglas est un choix fréquent pour son équilibre entre prix, résistance et aspect. Le mélèze, le pin traité et le chêne peuvent aussi convenir selon budget et conception.
